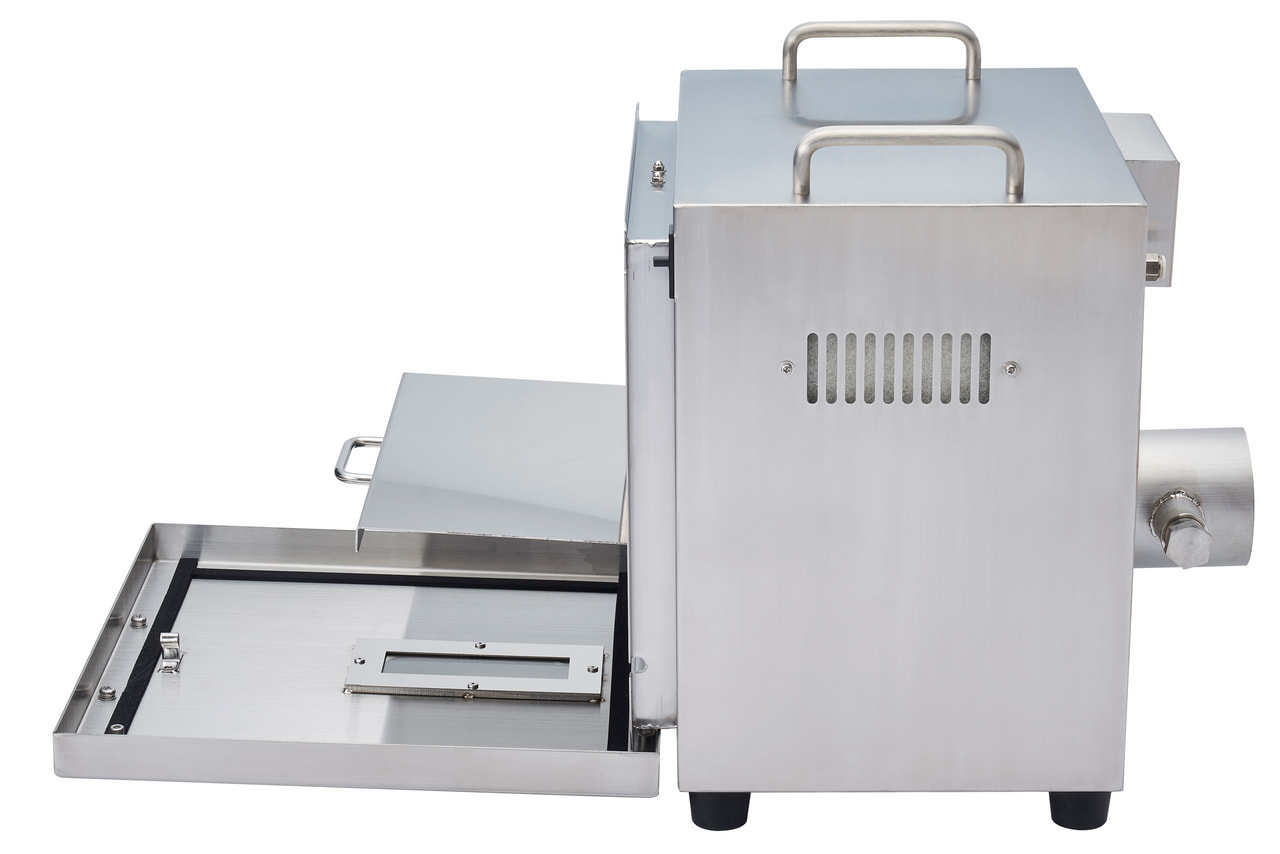

  • 1101Nサイド写真

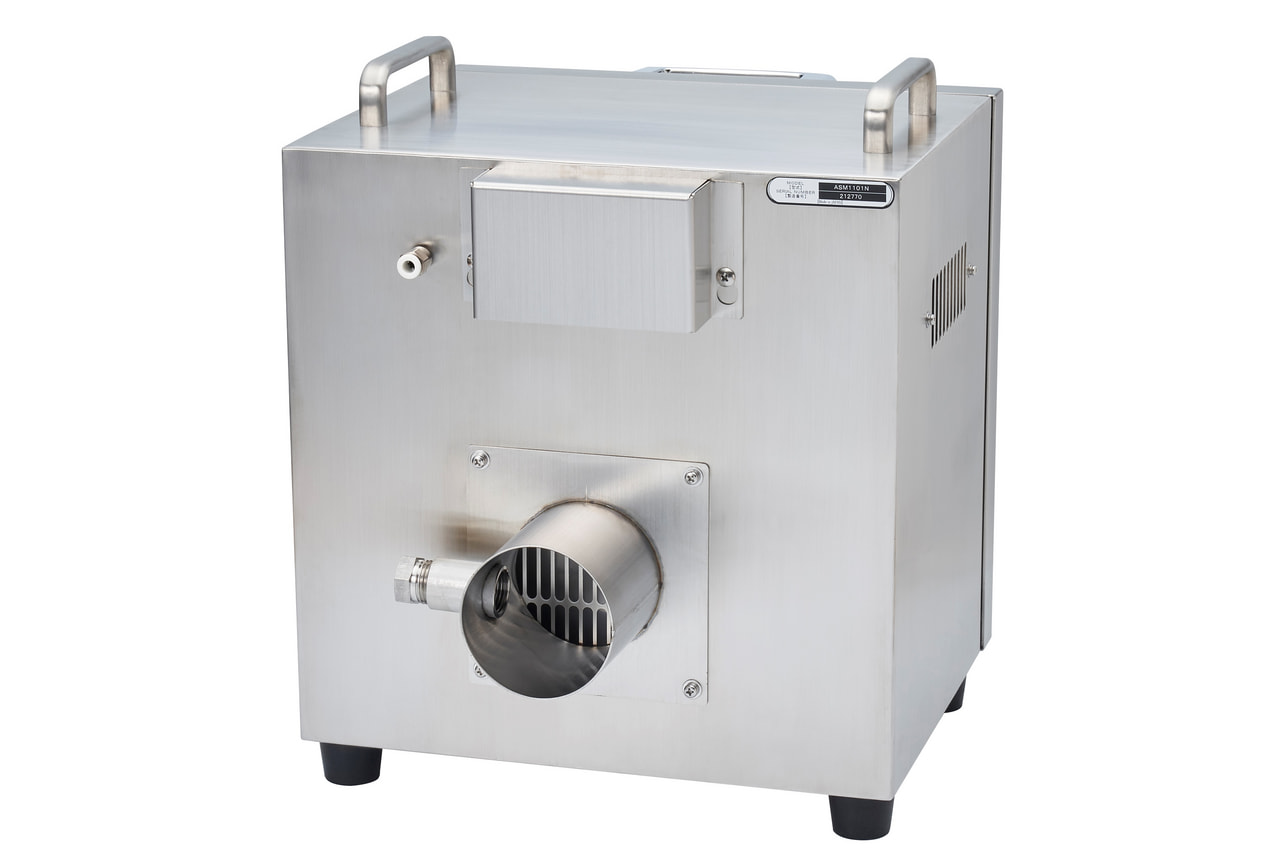

  • 1101N背面写真

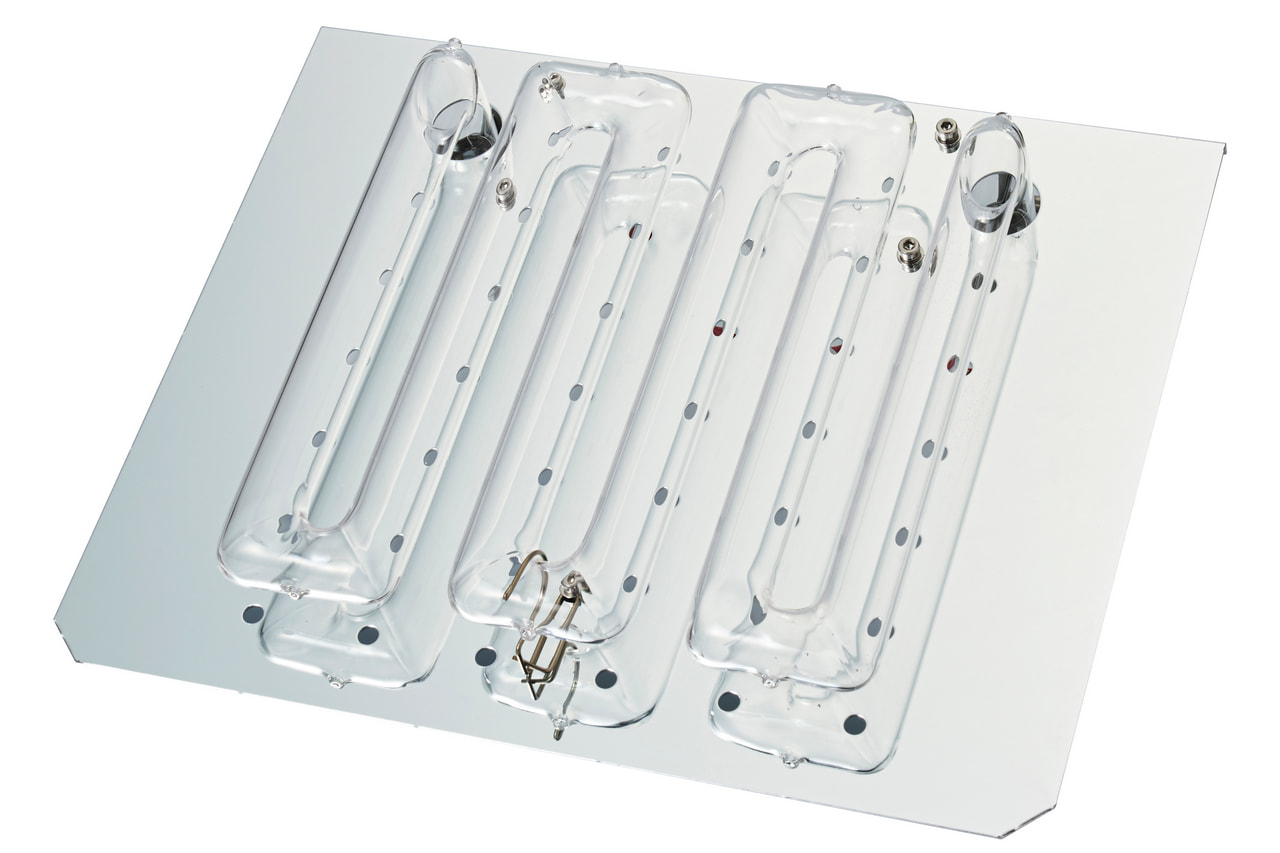

  • 1101NUVランプ写真

高出力・長寿命ランプを採用

特殊形状の低圧水銀ランプを採用することで、生産用装置に遜色のない高出力・高均斉を可能にしました。

コンパクト&ローコスト

設置が簡単な卓上型の実験装置。省スペース、低価格を実現。


簡単操作

ランプの点灯、照射時間設定、オゾン排気までボタンを押すだけで誰でも簡単に操作できます。また、10mm刻みで照射距離が調節できる為、正確なデータ取りが可能。


安全対策

1101nインターロック

扉を開けた際には、自動的にランプが切れる安全設計。紫外線やオゾンの漏れを気にすることなく、作業に集中できます。


照射距離調整

距離調整用棚板

試料台とランプとの距離を10mm~100mmまで、10段階で調節可能。様々な条件でUV照射が可能です。


装置仕様

項   目 仕   様
型式 ASM1101N
ランプ 110W × 1灯
光源面積 W160 × D160(mm)
有効照射面積 W100 × D100(mm)※照度20mW/cm2 以上
試料台サイズ W230 × D190(mm)
紫外線照度 20mW/cm2 以上(照射距離10mm センター位置100mm × 100mmエリア)
照射距離 10~100(mm) ※ 10mm単位での調整が可能。棚段式。
のぞき窓 あり 材質:透明結晶化ガラス
その他
  • ランプ点滅による電極消耗防止
  • 照射時間表示
  • タイマーによる照射時間の制御
  • 扉開時のランプ消灯
  • ランプ切れ検知
  • オゾン排気ブロワ付き(外径:Φ75)、ホース付属(2.5m)
外形寸法 本体 W300 × D360 × H355(mm)
電源 W185 × D434 × H190(mm)
概算重量 照射器8kg、電源10kg
ユーティリティ 単相 AC100V 50/60Hz
消費電力 210W
オプション オゾン分解装置(オゾンキラー)
ホットプレート(ヒーター)

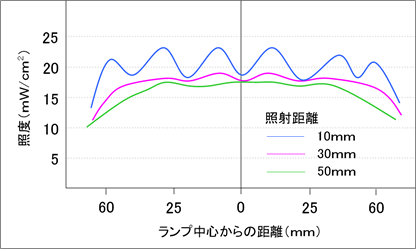

照度データ

ASM1101N照度データ

※ 測定波長は、253.7nmです。
※ 照度は、測定器の機種によって値が大きく異なります。
※ 使用環境によって値は異なります。


推奨オゾン分解装置

オゾン分解装置AOZ014

ASM1101Nの発生オゾン量や、排気風量に対応したオゾン分解装置です。UVオゾン洗浄表面改質装置と接続することにより、ドラフトや排気設備の無い環境でも安心してご利用頂けます。

型式:AOZ014

推奨オゾン分解装置の詳細はこちら

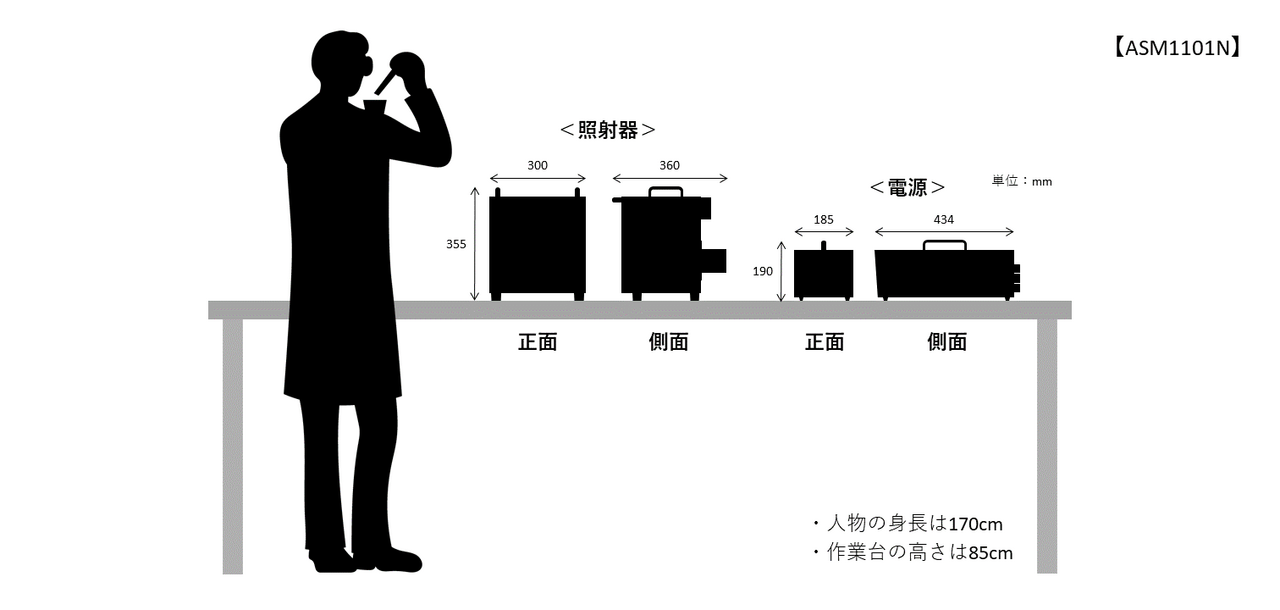

装置サイズイメージ

ASM1101N装置サイズイメージ
1101N装置サイズイメージ

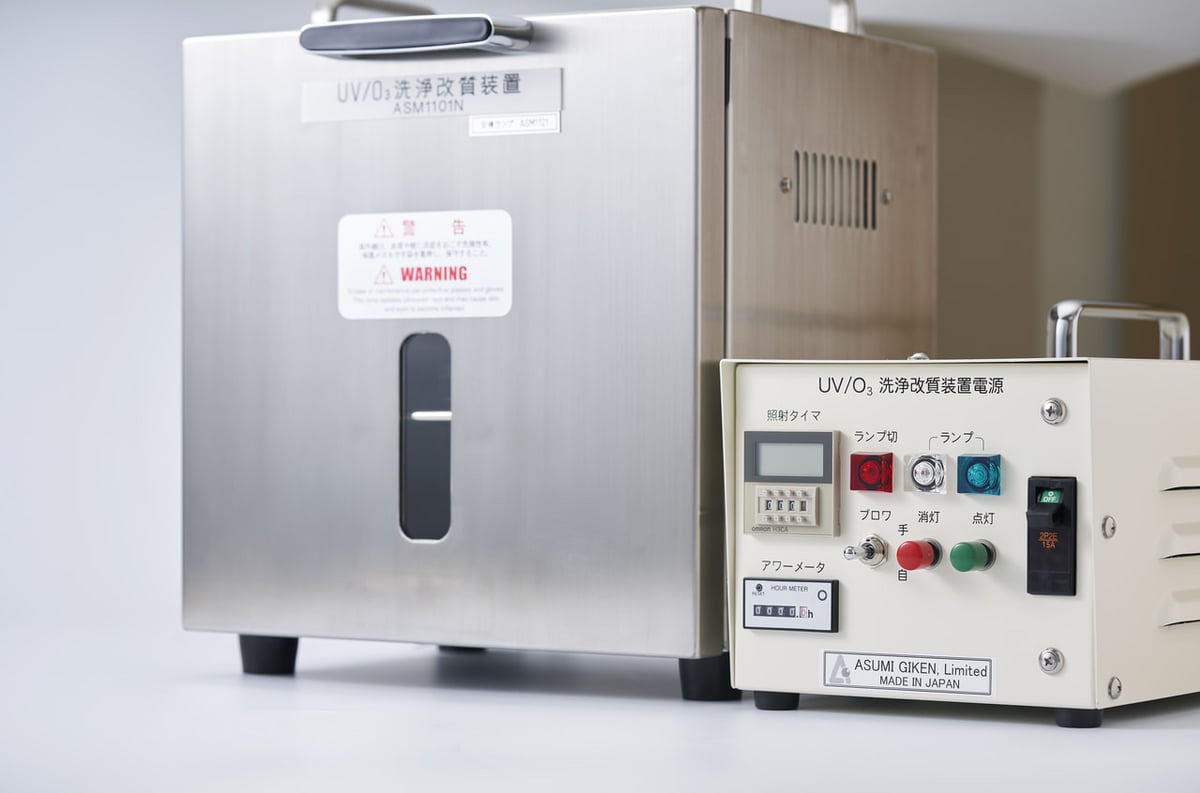

1101N全体図
