ASM2001N画像


200角エリアを表面改質

高出力・長寿命ランプを採用

特殊形状の200W低圧水銀ランプを採用し、高出力・高均斉を可能にしました。
200mm×200mmの大面積の処理が可能です。

コンパクト&ローコスト

安全対策

オゾン漏れや紫外線漏れの心配がなく、扉開時にはランプが消灯する安全設計。


装置仕様

項   目 仕   様
型式 ASM2001N
ランプ 200W × 1灯
光源面積 W217 × D228(mm)
有効照射面積 W200 × D200(mm)※照度20mW/cm2 以上
試料台サイズ W297 × D240(mm)
紫外線照度 20mW/cm2 以上(照射距離10mm センター位置200mm × 200mmエリア)
照射距離 10~100(mm) ※ 10mm単位での調整が可能。棚段式。
のぞき窓 あり 材質:透明結晶化ガラス
その他
  • ランプ点滅による電極消耗防止
  • 照射時間表示
  • タイマーによる照射時間の制御
  • 扉開時のランプ消灯
  • ランプ切れ検知
  • オゾン排気ブロワ付き(外径:Φ75)、ホース付属(2.5m)
外形寸法 本体 W370 × D410 × H350 (mm)
電源 W185 × D525 × H190(mm)
概算重量 照射器10kg、電源12kg
ユーティリティ 単相 AC100V 50/60Hz
電流値 3.8A
消費電力 320W
オプション オゾン分解装置(オゾンキラー)
ホットプレート(ヒーター)

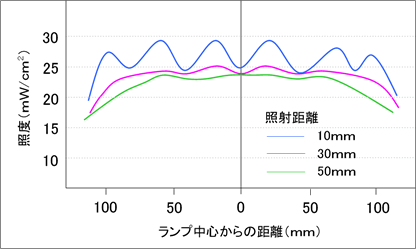

照度データ

ASM2001N照度データ

※ 測定波長は、253.7nmです。
※ 照度は、測定器の機種によって値が大きく異なります。
※ 使用環境によって値は異なります。


推奨オゾン分解装置

ASM2001Nの発生オゾン量や、排気風量に対応したオゾン分解装置です。UVオゾン洗浄表面改質装置と接続することにより、排気設備の無い場所でも安心してご利用頂けます。


装置サイズイメージ

ASM2001N装置サイズイメージ
ASM2001N装置サイズイメージ
